inTEST 熱流儀車載芯片 / 車規級芯片高低溫沖擊測試

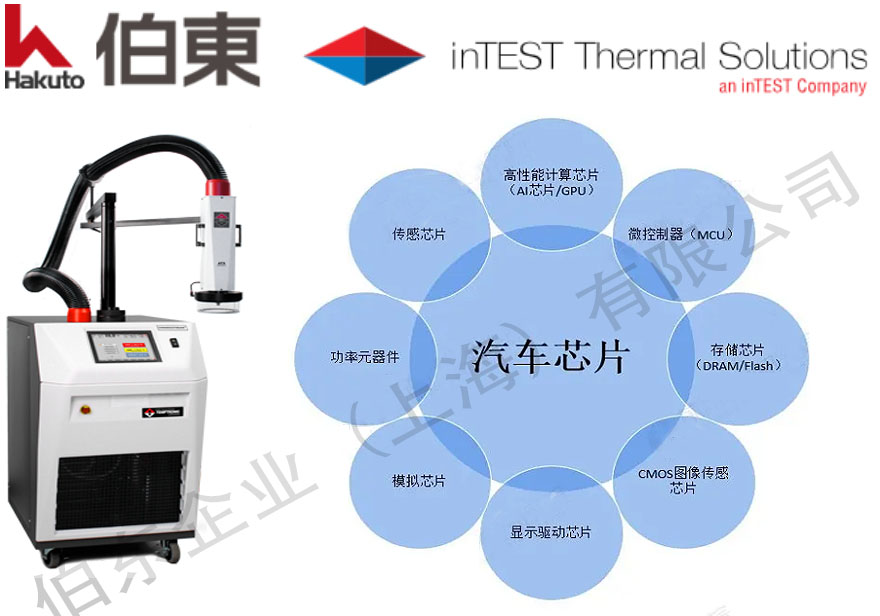

不同于傳統消費電子產品, 車規芯片前期的開發及驗證期可能長達3年, 相關研發費用和時間成本高昂, 從而需要更快地響應不斷變化的車輛架構和嚴苛的產品上市時間. 上海伯東美國 inTEST ThermoStream 熱流儀滿足汽車半導體行業更嚴格及更高效的測試要求, 可以對微控制單元 MCU, 傳感器和存儲器 DRAM 等車載芯片進行快速高低溫沖擊測試, 極大節約了客戶研發成本！

在車規級芯片可靠性測試方面, 上海伯東美國 inTEST 高低溫測試機有著不同于傳統高低溫沖擊試驗箱的獨特優勢:
變溫速率快, 每秒快速升溫 / 降溫18°C
在 - 40℃ 到+125℃ 溫度范圍, 變溫速率約 10 S 或更少, 非常適合檢測車規級芯片在極端溫度下的失效性分析.

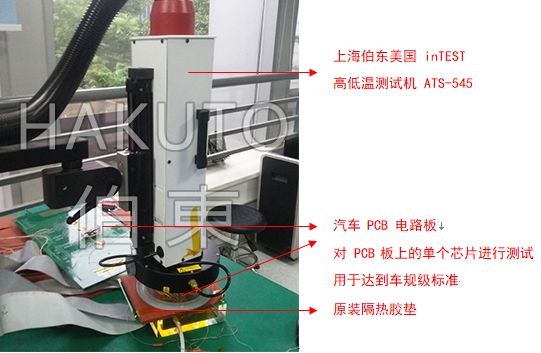

實時監測待測元件真實溫度, 亦可隨時調整沖擊氣流溫度, 可針對 PCB 電路板上眾多元器件中的某一單個IC, 單獨進行高低溫沖擊, 而不影響周邊其它器件.

車規級芯片高低溫測試案例: 上海伯東客戶某半導體芯片設計公司自主研發車載芯片, 要求在溫度范圍 - 50 ℃~ 150 ℃ 時搭配模擬和混合信號測試儀, 在電工作下檢查不同溫度下所涉及到的元器件或模塊各項功能是否正常. 經過伯東推薦使用 inTEST 高低溫測試機 ATS-545, 測試溫度范圍 -75 至 +225°C, 輸出氣流量 4 至 18 scfm, 溫度精度 ±1℃, 通過使用該設備, 大幅提高工作效率, 并能及時評估研發過程中的潛在問題, 使產品符合汽車安全的電子產品標準!

車規級芯片高低溫沖擊測試方法

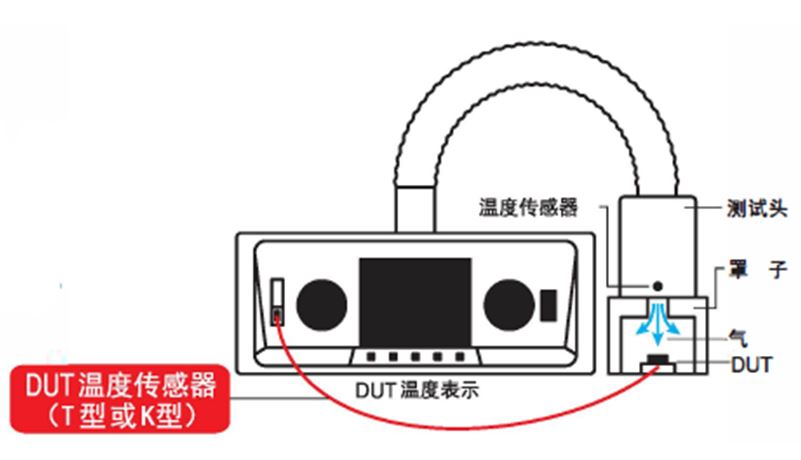

采用美國 inTEST  DUT (測試元件) 方法, 可使被測芯片的溫度與設定溫度達到一致, 實現自動控制壓縮空氣溫度的功能. 依靠這個功能, 溫控箱的形狀, 被測芯片的發熱量, 工作空氣吹到檢查對象的路徑, 都不會影響對被測芯片的溫度控制.


1. 將被測芯片或模塊放置在測試治具上, 將 ATS-545 的玻璃罩壓在相應治具上 ( 產品放在治具中 ).
2. 設置需要測試的溫度范圍.

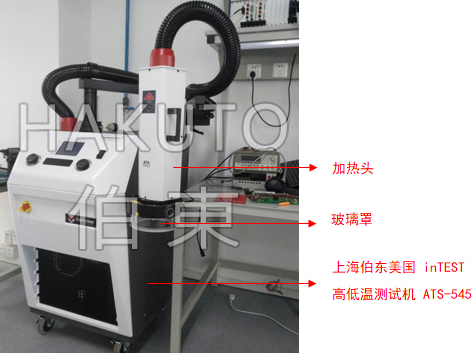

3. 啟動 ThermoStream ATS-545, 利用空壓機將干燥潔凈的空氣通入高低溫測試機內部制冷機進行低溫處理, 然后空氣經由管路到達加熱頭進行升溫, 氣流通過玻璃罩進入測試腔. 玻璃罩中的溫度傳感器可實時監測當前腔體內溫度.
4. 在汽車電子芯片測試平臺下, 高低溫測試機 ATS-545 快速升降溫至要求的設定溫度, 實時檢測芯片在設定溫度下的在電工作狀態等相關參數, 對于產品分析, 工藝改進以及批次的定向品質追溯提供確實的數據依據.

在芯片測試中, 可為測試計劃確定相應的要求, 如溫度循環實驗, 不同等級的溫變范圍及溫差循環數等. inTEST 熱流儀可根據預先設定的溫度范圍, 實現快速的溫度沖擊, 如溫度范圍 -40℃～125℃, 可分別設置低溫 -40℃, 常溫 25℃ 及高溫 125℃, 熱流儀將按照先后順序自動進行相應測試. 針對不同的測試應用, inTEST 可通過每秒快速升溫或降溫 18°C, 為車載模塊或電路板中的某一單個器件提供精確且快速的環境溫度.

上海伯東美國 inTEST 始終努力探索多樣的溫度控制應用系統, 以支持汽車行業的未來!
為您的射頻, 微波, 電子和高功率設備進行高低溫測試, 設備檢測和故障分析.
